ترانک 50×150 لگراند

بررسی محصول

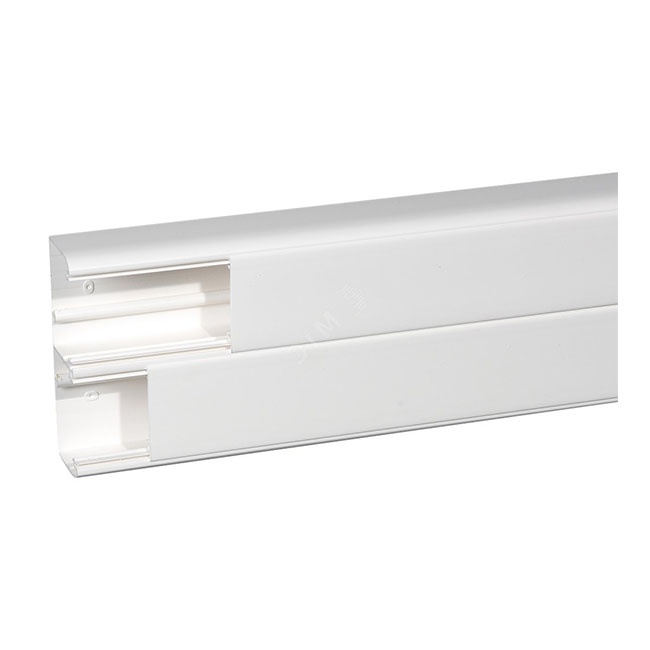

ترانک 50×150 لگراند کد 10427

از سری ترانکی که حجم قابل توجه ای از کابل شبکه و برق را به خود اختصاص می دهد ترانک 50*150  می باشد این نوع از ترانک لگراند فقط با درب 65 قابل انعطاف لگراند عرضه می گردد، این ترانک عمقی برابر با 50 میلیمتر و ارتفاعی برابر با 150 میلیمتر دارد که در وسط آن یک پارتیشن بصورت ثابت قرار گرفته است طوریکه براحتی می توانید از هر کدام از فضاها استفاده جداگانه نمائید  از سوی دیگری امکان قرار گیری پارتیشن نیمه ارتفاع کد 10582 لگراند نیز فراهم است.

این ترانک گزینه بسیار مناسبی جهت پیشخوان بانکها - ادارات مرکزی - وزارتخانه ها و سازمانها می باشد. محبوبیت این مدل از ترانک لگراند طوری است که بخش اعظمی از پروژه های بانکی کشور جهت شعب - ادارات مرکزی و سرپرستی های شعب استان از این مدل و سایز استفاده می کنند.

جنس این ترانک از پی وی سی و با رنگ سفید مایل به شیری عرضه بوده و اگر دیوار فضای شما سفید باشد و از سوی دیگر از قطعات اصلی آن استفاده کنید چهره زیباتری به خود خواهد گرفت. شرکت لگراند برای ترانک 150 میلیمتر و یا 15 سانت خود کلیه قطعات که شامل زاویه داخلی - زاویه خارجی - مسدود کننده - زاویه تخت - سه راهی و .... را در لیست محصولات خود قرار داده است.

این نوع ترانک قابلیت نصب هرگونه پریز برق - پریز شبکه - پریز تلفن و غیره را دارد و کادرهای 2 ماژول تا 8 ماژول امکان نصب به روی ترانک 50*150 لگراند را دارند. طول این نوع از ترانک نیز 2 متر بوده و براحتی شما می توانید از مینی فرز برای برش دادن آن استفاده کنید، هر چند توصیه شرکت لگراند فرانسه استفاده از کمان اره می باشد ولی در صورتیکه از عینک محافظ و دستکش مناسب استفاده نمائید برش با مینی فرز گزینه مناسب تری است طوریکه سرعت شما را در نصب ترانکینگ بمراتب بهبود می بخشد.

البته تیمهای اجرایی منجسم و آموزش دیده شرکت فاراده تخصص کامل بر نحوه نصب و اجرای آن را بعهده دارند طوریکه در کوتاه ترین زمان ممکن و با حداقل پرتی نسبت به اجرای آن اقدام می کنند. در صورتیکه نیاز به اجرای این نوع از ترانک لگراند دارید با مشاوران شرکت فاراده ارتباط بگیرید.

لینک مرتبط

فایلها و منابع مرتبط با ترانک 50×150 لگراند کد 10427

مشخصات فنی ترانک 50*105 لگراند کد 10427 (سایت اصلی)

قطعات مربوط به ترانک 50*105 لگراند

پارتیشن نیمه ارتفاع ترانک لگراند کد 10582

ترانک 150 لگراند یا همان ترانک 15 سانت لگراند دو قسمت جهت قرار گیری پارتیشن نیمه ارتفاع لگراند دارد البته در مرکز این ترانک یکعدد پارتیشن در سراسر آن نصب شده است ولی در صورتیکه در فضاهای جدا شده اقدام به نصب پارتیشن نیمه ارتفاع نمائید قابل نصب خواهد بود. جنس این محصول از پی وی سی بوده که جهت آرایش و جداسازی بین کابلهای شبکه و یا برق تعبیه می شود، طوریکه در کف ترانک لگراند فیکس و نصب خواهد شد. نصب این محصول بسیار راحت بوده ولی جداسازی آن براحتی انجام نخواهد شد طوریکه وقتی کابل با حجم بالایی بروی آن قرار می گیرد امکان اینکه پارتیشن جدا شود تقریباً غیر ممکن خواهد بود. پارتیشن نیمه ارتفاع بهتر است در زیر کادر های لگراند نصب نشود تا پشت کادر و پریزها فضای کافی داشته باشند. طول پارتیشن نیمه ارتفاع لگراند 2 متر بوده و براحتی با قیچی صنعتی برش داده می شود.

ترانک های مناسب پارتیشن نیمه ارتفاع لگراند:

- ترانک سایز ۵۰×۸۰ لگراند کد 10462

- ترانک سایز 50×105 لگراند کد 10464

- ترانک سایز 50×150 لگراند کد 10427

- ترانک سایز 50×195 لگراند کد 10470

زاویه داخلی بهمراه پارتیشن ترانک لگراند کد 10606

یکی از مهمترین عوامل در ایجاد یک بستر مطمئن شبکه های کامپیوتری امنیت کامل کابل دیتا بوده که در دسترس مردم قرار نگیرد. این در شرایطی هست که تولیدکنندگان بستر شبکه های کامپیوتری هر کدام در این مسیر تلاش می کنند که از رقبای خود پیشی بگیرند ، لیکن به جرات می توان گفت که هیچ شرکتی تاکنون نتوانسته کاربردی ترین قطعات ترانک را با طیف گسترده ای از محصولات خود با این ظرافت و تنوع که بسیار کاربردی هستند تهیه کنند. در این میان شرکت لگراند بیش از صدها قطعه مورد نیاز را در سبد محصولات خود قرار داده است که یکی از آنان زاویه داخلی بهمراه پارتیشن ترانک لگراند با کد محصولی 10606 یا همان گوشه داخلی می باشد که مناسب ترانک 50*150 لگراند و ترانک 50*195 لگراند می باشد. گوشه داخلی ترانک لگراند یا همان زاویه داخلی ترانک لگراند در کنج داخلی فضای محیط شما نصب خواهد شد. این محصول مشتمل بر سه قطعه بوده و در صورتیکه ترانک لگراند خود را بصورت افقی نصب نمائید یکی از آن قطعات بروی قسمت بالایی ترانک و قطعه دیگر بر روی قسمت پایینی ترانک لگراند فیکس خواهد شد قطعه سوم نیز در وسط ترانک نصب می شود طوریکه قطعه ای برای بهم رساندن پارتیشن ترانک خواهد بود. در این میان درپوش نرم قابل انعطاف ترانک شما بهمراه گوشه داخلی / زاویه داخلی  ظرافت قطعه مربوطه را بیشتر می کند.

ترانک های مناسب گوشه داخلی بهمراه پارتیشن لگراند:

- ترانک سایز 50×150 لگراند کد 10427

- ترانک سایز 50×195 لگراند کد 10470

زاویه خارجی بهمراه پارتیشن ترانک لگراند کد 10635

ترانگینگ در محیط های اداری گاهاً در دسترس مردم قرار دارد که شامل راهرو ها و... بوده و اگر تولیدکنندگان این صنعت تدبیری برای بستری مناسب نمی کردند براحتی کابلهای شبکه آسیب می دید. شرکت لگراند فرانسه با مجموعه بزرگی از تولیدات خود چاره ای اندیشده و محصولی بسیار کاربردی تولید نموده است که روی قسمت خارجی ستون نصب خواهد شد. طراحی گوشه خارجی بهمراه پارتیشن لگراند چنان خوب می باشد که قابلیت انعطاف از 70 تا 100 درجه را دارد طوریکه دو سمت خارجی ستون را این قطعه می پوشاند و نیازی به فارسی بر کردن ترانک نخواهید داشت. زاویه خارجی ترانک لگراند کد 10635 که خیلی ها هم آنرا گوشه خارجی ترانک لگراند هم می شناسند مشتمل بر 5 قطعه بوده که دو قطعه از آنان جهت ایجاد زاویه بیشتر طراحی شده است ولی بطور کل فقط از سه قطعه آن استفاده خواهد شد و اگر ترانک لگراند شما بصورت افقی نصب گردد یکی از قطعات گوشه خارجی ترانک لگراند در قسمت بالایی نصب و قطعه دیگری زاویه خارجی ترانک لگراند قسمت پایین ترانک شما را می پوشاند و قطعه سومی آن مرکز ترانک شما را با بهم رساندن پارتیشن ، همپوشانی خواهد کرد.

ترانک های مناسب گوشه خارجی بهمراه پارتیشن لگراند:

- ترانک سایز 50×150 لگراند کد 10427

- ترانک سایز 50×195 لگراند کد 10470

زاویه تخت ترانک 50×105 لگراند کد 10789

آنچه که از یک بستر امن شبکه های کامپیوتری انتظار داریم ایمن بودن و کارآمد بودن آن است. در این میان تولیدکنندگان این صنعت کاربردی ترین قطعات را برای ترانکینگ خود انتخاب خواهد نمود طوریکه شرکت لگراند در طیف بزرگ محصولات پسیو خود در بخش ترانکینگ بهترین ها را همیشه عرضه می کند. در این میان اگر ترانک 15 سانت لگراند را برای پروژه خود انتخاب می کنید همه قطعات آن با بهترین کیفیت تولید و عرضه شده است که یکی از این قطعات، زاویه تخت لگراند کد 10789 است، این محصول لگراند در دو قطعه عرضه می گردد، یکی از قطعات آن در قسمت زیرین که بر روی دیوار با پیچ نصب می شود طوریکه دو سر ترانک لگراند را در زوایه 90 درجه به هم میرساند و قطعه دیگر آن همانند درپوشی عمل می کند و روی قطعه زیرین را بصورت ماهرانه ای می پوشاند تاجائیکه درپوش نرم ترانک 150 لگراند به زیر قطعه بالایی زاویه تخت ترانک کد 10789 میرسد. این قطعه از لگراند در مسیری قرار می گیرد که یک سمت از ترانک شما بصورت افقی نصب شده است و انتهای آن را می خواهید بصورت عمودی به سمت بالا یا پایین هدایت نمائید.

سه راهی ترانک لگراند کد 10732

اجرای ترانکینگ با برندی نام آور که هر گونه قطعه ای در بستر ایجاد کرده باشد تا انجام کار را با بهترین کیفیت به سرانجام برساند کاری آسان نیست چرا که قالب های زیادی نیاز دارد و هزینه ساخت و نگهداری آنان بسیار پر هزینه می باشد. ولی شرکت لگراند در این میان مثل همیشه پا را فراتر گذاشته و در میان رقبای خود همچنان سربلند بیرون آمده است تا جائیکه برای هر مسیری انشعابی ترانک خود قطعه ای تولید نموده است. سه راهی ترانک لگراند با کد 10732 مناسب ترانک های 150 و 195 میلیمتر می باشد. این قطعه مسیر افقی ترانک لگراند شما را در هر جا که نیاز به انشعاب داشته باشد بسمت بالا و پایین هدایت می کند طوریکه مسیر افقی ترانک لگراند شما همچنان موظف به هدایت بقیه کابل های شما است و مسیر عمودی ترانک لگراند شما کابلهای دیگری را به سمت بالا و یا پایین هدایت می کند البته در نظر داشته باشید جهت انشعاب آن بایستی از دو عدد سه راهی کد 10732 استفاده نمائید تاجائیکه بهم بچسپند و شکل زیبای آن با قطعات موجود در بسته بندی ظاهر بسیار تمیزی بر روی ترانک لگراند شما ایجاد نمائید. نصب این قطعه توسط تیمهای اجرائی شرکت فاراده با مهارت لازم انجام می شود.

ترانک های مناسب سه راهی ترانک لگراند کد 10732:

- ترانک سایز 50×150 لگراند کد 10427

- ترانک سایز 50×195 لگراند کد 10470

مسدود کننده ترانک 50×150 لگراند کد 10703

اهداف شرکت لگراند فرانسه در بستر ترانکینگ و حتی تمام محصولات خود به نتیجه رساندن محصول نهائی شرکت با هدفی مشخص و ظرافتی خاص بوده است. اینکه بستری برای کابل کشی دیتا فراهم شود که از ورود جوندگان جلوگیری شود تا مانع جویدن و یا آسیب رساندن به کابل های دیتا گردد را جزء این اهداف باید دانست چرا که اگر ترانک بر روی دیوار نصب شود یا حتی در مسیر عمودی ترانک لگراند شما حرکت می کند در نهایت به کف اتاق خواهد رسید در این شرایط ورود جوندگانی مانند موش به این محلها فضا را برای آنان بسیار امن و مطمئن جهت زندگی کردن می کند طوریکه از بین بردن کابل دیتا داخل ترانک لگراند خیلی راحت خواهد بود. حال با وجود قطعه ای بنام بست انتهایی ترانک 50*150 ترانک لگراند کد 10703 یا همان مسدود کننده ترانک 5 سانت یا ته بند ترانک لگراند مانع بسته شدن ترانک لگراند شما خواهد بود طوریکه همانند دری خواهد بود که از ورود هرگونه جونده جلوگیری خواهد کرد. مسدود کننده ترانک 15 سانت لگراند از دو قطعه تشکیل شده است و با دو عدد پیچ موجود در بسته بندی شرکت لگراند فرانسه بر روی شیار موجود بر لبه ترانک لگراند بسته خواهد شد و قطعه دیگر آن روی قطعه اول و درب را کاملاً همپوشانی خواهد نمود و با فشار دادن (کلیک) معروف محصولات لگراند مسیر را کاملاً مهر و موم خواهد کرد.

قطعه اتصال بدنه ترانک لگراند کد 10691

محصولات متنوع شرکت لگراند فرانسه علی الخصوص در بستر ترانکینگ نماد کیفیت جهانی دارند تاجائیکه برای ساخت هر قطعه آن طراحان این شرکت کاملاً هدفمند اندیشیده اند. این در حالی است که اگر در مسیر افقی و عمودی نسبت به ترانک گذاری اقدام می نمائید و هر دو شاخه نیز بهم میرسند در این حالت درزی بین دو لبه ترانک بوجود می آید که در این شرایط با قطعه ای بنام درز گیر ترانک و یا همان قطعه اتصال بدنه ترانک لگراند از هر دو سمت همپوشانی می گردد. حال دو عدد قطعه اتصال بدنه مورد نیاز خواهد بود طوریکه اگر ترانک شما در مسیر افقی حرکت می کند یک قطعه اتصال بدنه ترانک لگراند در قسمت بالایی و قطعه دیگر آن در قسمت پایینی ترانک لگراند قرار می گیرد. البته طول قطعه اتصال بدنه ترانک لگراند که با کد 10691 عرضه شده است ۸ سانت بوده و در صورتیکه برای ترانکینگ ۵ سانت استفاده گردد از قسمت شیار موجود در زیر آن می توانید براحتی اقدام به جدا سازی قسمت اضافی نمائید و قبل از اینکه ترانک بعدی را نصب نمائید قطعه مورد نظر را بین دو ترانک فیکس نمائید.

ترانک های مناسب قطعه اتصال بدنه ترانک لگراند:

- ترانک سایز ۵۰×۸۰ لگراند کد 10462

- ترانک سایز ۵۰×105 لگراند کد 10464

- ترانک سایز ۵۰×150 لگراند کد 10427

- ترانک سایز ۵۰×195 لگراند کد 10470

قطعه اتصال درب 65 ترانک لگراند کد 10801

محصول دیگری از شرکت لگراند قطعه ای است که دو فاصله درز درب را بهم متصل و می پوشاند. حال در شرایطی که ترانک لگراند سایز 50×150 و یا 50×80 خود را نصب کرده اید پس از اتمام کابل کشی بایستی اقدام به نصب درب قابل انعطافی نمائید که در کارتن های ترانک لگراند شما وجود دارد با توجه به اینکه هر شاخه از درب ترانک ۲ متر می باشد در جائیکه بهم میرسند فاصله ای ایجاد می شود که ظاهر خوبی را جلوه نمائی نخواهند کرد این در شرایطی است که قطعه ای از سوی شرکت لگراند فرانسه بنام قطعه اتصال درب لگراند یا همان درزگیر درب ترانک لگراند تولید شده است که مشتمل بر دو قطعه مجزا می باشد، قطعه زیرین بر روی ترانک نصب خواهد شد و قطعه بالای آن روی درز درب را می پوشاند و با فشار دادن آن قفل کامل صورت می گیرد و حتی مانع از باز شدن دربهای سایز 65 ترانک شما می گردد.

ترانک های مناسب قطعه اتصال درب 65 لگراند کد 10801:

- ترانک سایز 50×80 لگراند کد 10462

- ترانک سایز 50×150 لگراند کد 10427

کادر ۲ ماژول درب 65 لگراند کد 10952

امروزه به علت فراگیر شدن استفاده از ترانکینگ در سرتاسر جهان، سازندگان محصولات پسیو با ساختن فیس پلیت مناسب امکان نصب کیستون شبکه را روی کلیه ترانکینگ های لگراند و ترانکینگ های طرح لگراند فراهم ساخته اند اما در هر شرایط و کیفیت ساختی که وجود دارد کادر های لگراند کاملاً مناسب تجهیزات خود بوده چرا که بطور کامل فیکس خواهند شد. شروع فریمهای قابل نصب روی ترانک لگراند با کادر 2 ماژول ترانک لگراند خواهد بود چون کوچکترین سایز طیف گسترده تولیدات لگراند می باشد ، این نوع از کادر مناسب 2 عدد کیستون شبکه باریک ، یکعدد کیستون شبکه پهن، یکعدد پریز برق، یکعدد پریز تلفن پهن و یا اینکه هر نوع پریزی که ابعاد 45*45 را داشته باشد. طوریکه در آن فقط یکعدد جا گذاری خواهد شد.

ترانک های مناسب کادر 2 ماژول لگراند کد 10952:

- ترانک سایز 50×80 لگراند کد 10462

- ترانک سایز 50×150 لگراند کد 10427

کادر 4 ماژول درب 65 لگراند کد 10954

کادر 4 ماژول جزء پرفروش ترین محصولات کادر و حلقه های قابل فیکس محصولات لگراند است. این کد از محصول مناسب درب 65 می باشد. این نوع از دربها در طیف گسترده محصولات لگراند جای خود را در ترانکهای 50*80 و 50*150 لگراند باز می کنند تا جائیکه در پروژه های اجرایی شبکه شرکتهای خصوصی با نصب یکعدد سوکت شبکه پهن CAT6 و یکعدد پریز برق سفید یا قرمز لگراند کارشناس مربوطه یک خط مستقل شبکه دیتا و برق مستقیم خواهد داشت. این در حالی است که در ادارات بزرگ شاید این قضیه جوابگو نباشد و با تعداد افزایش آن به نتیجه مطلوب خواهید رسید. این نوع کادر مناسب کلیه کیستون های شبکه دیتا - تلفن و پریز های برق و هرگونه پریزی که سایز 45*45 داشته باشد مناسب است.

ترانک های مناسب کادر 4 ماژول لگراند کد 10954:

- ترانک سایز 50×80 لگراند کد 10462

- ترانک سایز 50×150 لگراند کد 10427

کادر 6 ماژول درب 65 لگراند کد 10956

آنچه که از یک کادر انتظار می رود کاربردی مفید و قابل قبول آن است و هر چه  فضای بشتری برای نصب پریز باشد مطلوب تر خواهد بود. کادر 6 ماژول درب 65 کلیه کیستون های شبکه باریک و پهن لگراند، تمامی پریز های برق سفید و قرمز و ... لگراند، پریز های تلفن باریک و پهن لگراند و یا هر پریزی با ابعاد و سایز 45*45 را در خود جا می کند و در صورتیکه یک کاربر در یک محیط اداری نیازمند دو پورت شبکه دیتا و تلفن -  یک عدد پریز برق شهری و یکعدد پریز برق یو پی اس باشد نیاز آن شخص را کاملاً جواب خواهد داد تا جائیکه می توانید 3 عدد پریز برق را یا 6 عدد کیستون شبکه لگراند را جاگذاری نمائید.

ترانک های مناسب کادر 6 ماژول لگراند کد 10956:

- ترانک سایز 50×80 لگراند کد 10462

- ترانک سایز 50×150 لگراند کد 10427

کادر 8 ماژول درب 65 لگراند کد 10958

کلیه کادر های سری شماره های ..1095 ، مخصوص ترانک های درب 65 لگراند می باشد و از آنجائیکه شرکت لگراند در جهت مشتری مداری، در این رده از محصولات خود 4 مدل آن را تولید و به بازار عرضه نموده است ، کادر 8 ماژول درب 65 لگراند بیشترین حجم و آخرین آن در رده محصولی شماره های ..1095 می باشد. این نوع از کادر با نام آرتور و موزائیک ساپورت نیز در کاتالوگ لگراند نام آشنائی دارند و توانایی بالاترین حجم را حتی با 8 عدد کیستون باریک شبکه - 4 عدد پریز برق شهری و یا  یو پی اس را به خود اختصاص می دهد.

ترانک های مناسب کادر 8 ماژول لگراند کد 10958:

- ترانک سایز 50×80 لگراند کد 10462

- ترانک سایز 50×150 لگراند کد 10427
